系統概述
system Overview
泵站自動化系統采用面向?qū)ο蟮目梢暬M態技術，結合基于IEC61850標準協議和基于物聯網有關技術，實現全站設備的數據采集、集中監測、自動控制、保護、信息交互、故障診斷和信息化管理等功能。系統適用于大、中型罐溉、排水泵站及工業、城鎮供水泵站的保護和自動化監控及現代化管理。

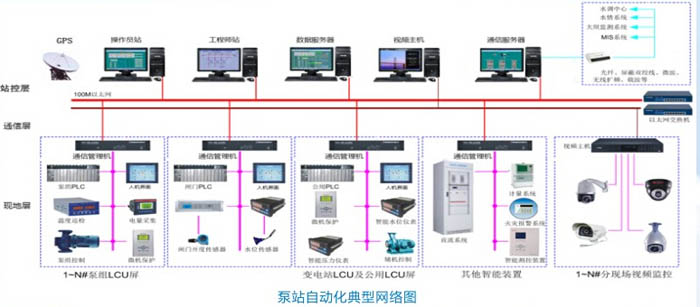

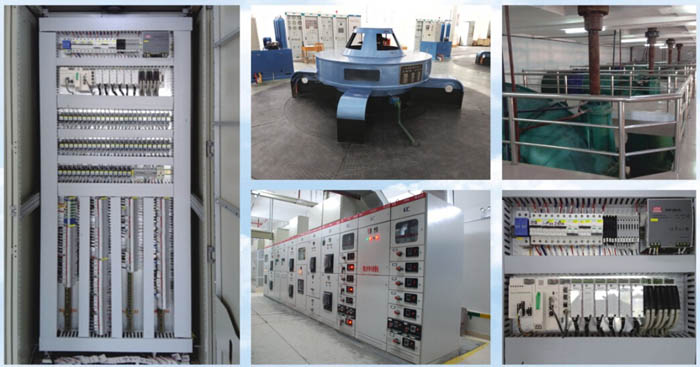

泵站自動化系統采用泵站站控層和現地控制層的分層分布式結構。泵站站控層包括計算機監控系統和通信系統，現地控制層主要包括泵組控制單元、閘門控制單元、公用控制單元、變電站控制單元等設備。
系統安裝泵站的“無人值班（少人值守）”要求進行系統整體設計，能滿足泵站的安全可靠、增效節能、使用方便的要求，實現泵站的數字化、自動化、信息化和智能化管理。
系統特點
system features
★ 采用泵組一鍵開停機、可視化操作流程、智能控制、設備在線自診斷技術及遠程監控維護技術、操作簡單、自動化程序高。
★ 系統采用動態無功調節、軟啟動器、調壓變和PLC控制器等，主要測控部件和功能采用冗余設計和按對象設計、安全可靠、經濟運行。
★ 系統采用保護、監測、告警、防誤閉鎖、通信等的一體化設計思想，并利用物聯網技術，在線感知現場設備、環境和運行狀態，與視頻聯動，實現泵站的信息化管理和“無人值班”管理。
★ 系統具有豐富的通信接口和多種通信協議，支持泵站其它系統和智能設備的無縫連接和遠方通信，實現全站設備的信息交互、數據管理和輔助決策。
★ 系統采用按對象獨立設計，模塊化設計和標準化接口，方便用戶擴展使用和升級換代，節約投資。
主要功能
The main function
★ 數據采集和數據處理；★ 安全監視、綜合效率管理及優化控制；★ 電壓調節和無功控制；★ 繼電保護；
★ 設備及參數配置和界面組態；★ 模擬光字牌顯示；★ 實時和歷史數據庫管理；★ 報表打印管理；
★ 智能語音報警、on-call;★ 事故記錄和事故安全控制；★ 防誤操作與安全控制；★ 操作記錄和操作票管理；
★ 運行指導與培訓仿真；★ 主設備在線監測及故障診斷；★ 設備運行統計及生產管理；★ 站內通信及遠動通信；
★ WEB信息發布，手機監護；★ 遠程故障診斷與維護；
