系統概述
system Overview
建設污水處理自動化控制系統的目的之一是對全廠設備的工作情況、水質等工藝參數以及其它現場數據進行監視和自動調控，防止污水廠生產過程運行在非正常的狀態之下，提高管理人員的事故處理能力和應變速度，并且可以通過各種自動報警手段和緊急處理程序把事故隱患消滅于萌芽之中，保障污水廠的安全可靠性和生產的連續性。
建設污水處理自動化控制系統的另外一個主要目的是實現對污水處理過程的全方位自動控制，可以通過操作員工作站與全廠設備進行操作互動，控制現場設備的自動運行、停止和自動進行參數調節，實現生產現場和過程的無人值守管理。
另外，污水廠自動化控制系統還可以實現日常生產調度和管理的自動化，可以通過工作站自動統計日常生產報表、日常事件記錄日志等文檔材料，可以自動記錄報警情況和生成歷史數據庫和歷史曲線，為生產狀況的分析提供方便。
.jpg)

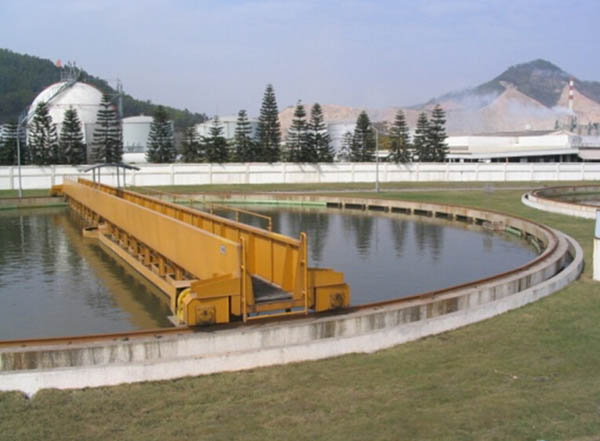

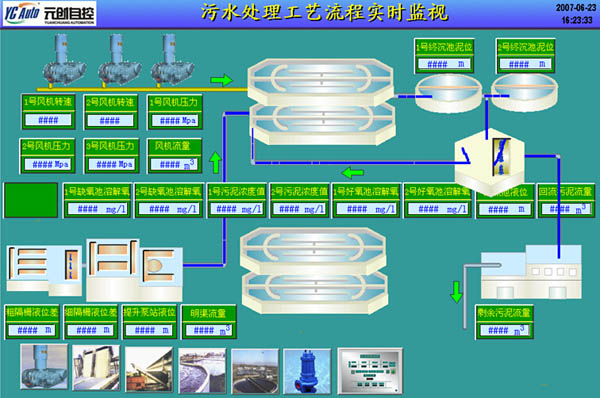

污水處理工藝流程監視自動刮泥系統
污水處理自控系統構成
污水處理廠建立全廠自動化控制系統，根據項目的具體工藝和控制要求，采用中央控制室集中管理、分布式的PLC控制系統實施對粗格柵、提升泵、二沉池刮泥機、污泥池提升泵、回流池污泥泵、表面曝氣機、水下推進器、細格柵、沉砂器、砂水分離機、壓濾機、輸送機、攪拌機沖洗泵、加藥泵、液位、流量、溶氧、ORP等現場設備的監控和自動控制。

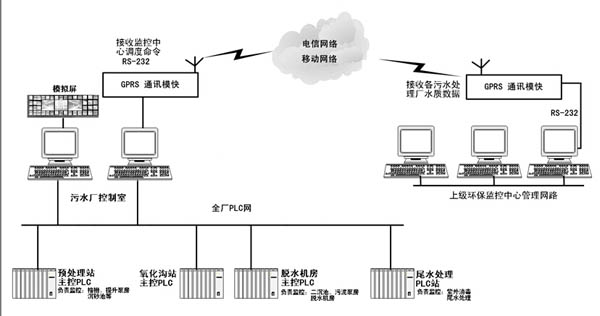

某污水處理廠自控系統網絡結構圖：
.jpg)
污水處理自控系統功能簡述
Brief introduction of automatic control system of sewage treatment
按照污水處理生長工藝流程特性，可將系統劃分為預處理部分、主體處理部分、污泥處理部分等幾個子系統：
預處理部分
Preprocessing
完成對污水泵、粗細格柵、沉砂池攪拌器、曝氣機械等現場設備的開、關、運轉狀態監控，實施泵閥開啟、關閉聯動，關鍵設備的連鎖、雙機備用輪換、格柵清洗等控制的自動化。
.jpg)

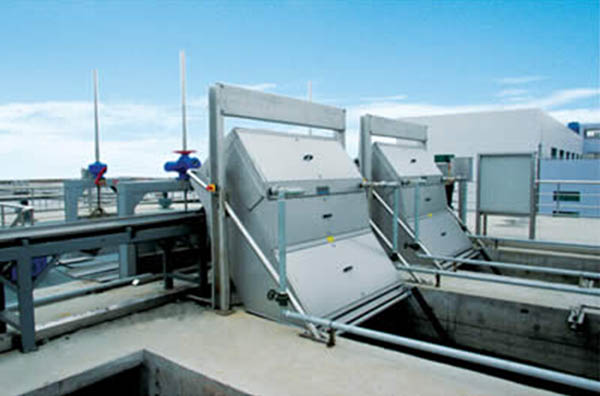

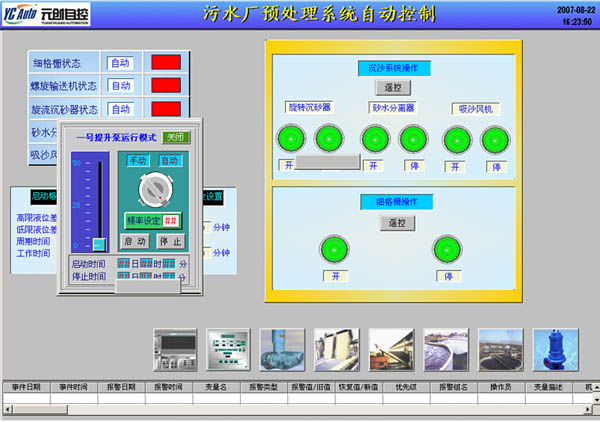

粗/細格柵自動控制預處理監控畫面
主體處理部分
Part of the main processing
完成對處理工藝參數的監測控制，如對溶解氧、污泥濃度、pH值等參數的測控。對曝氣設備、攪拌設備、排水設備、污泥回流泵、鼓風機等進行自動控制，以滿足對處理出水水質的需求。
.jpg)

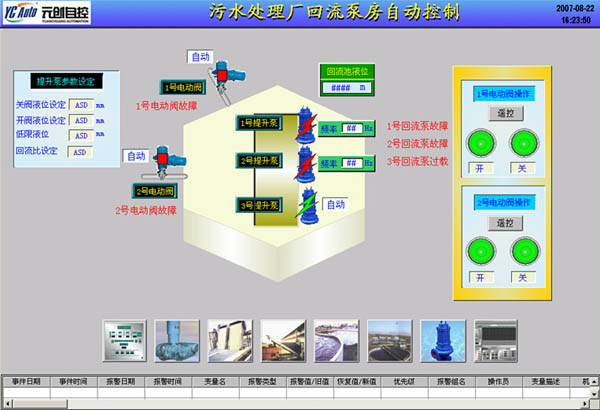

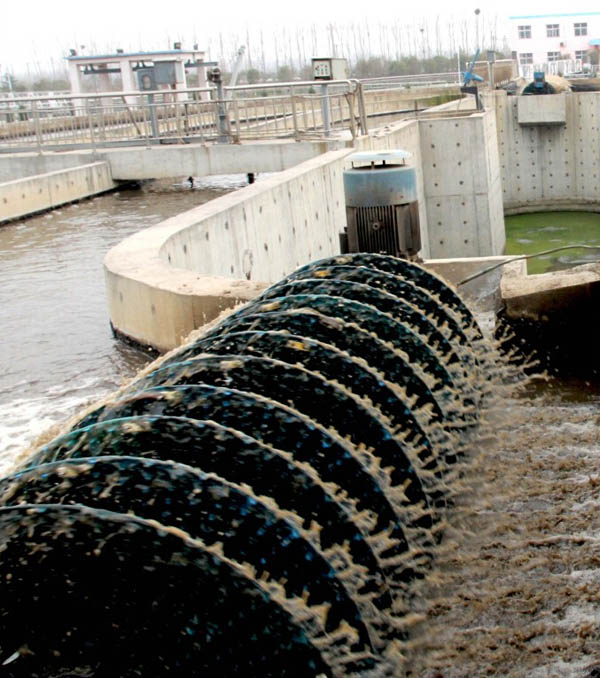

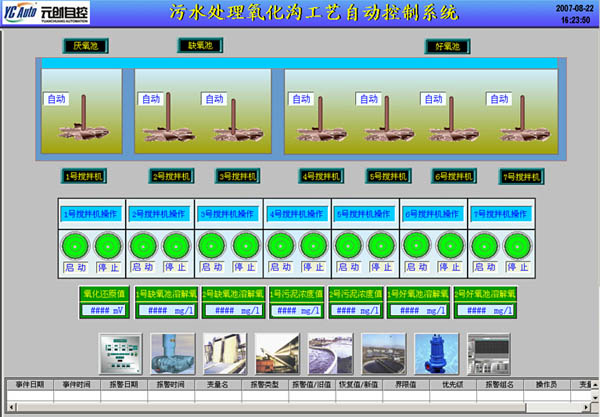

氧化溝自動控制污泥回流泵房控制畫面
污泥處理部分
Sludge treatment part
監測控制污泥濃縮池、污泥消化池、污泥脫水機及干燥設備的運行和狀態。另外對全廠的配電系統進行監控管理。

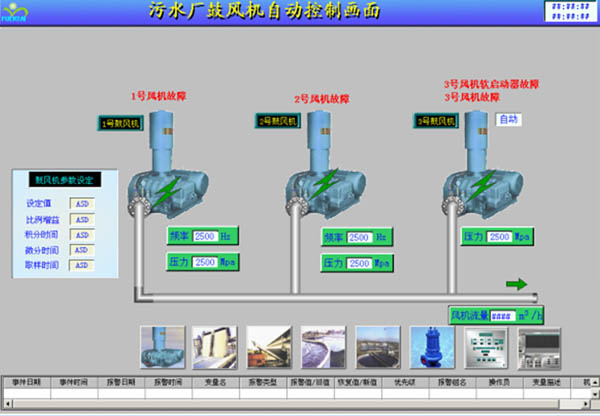

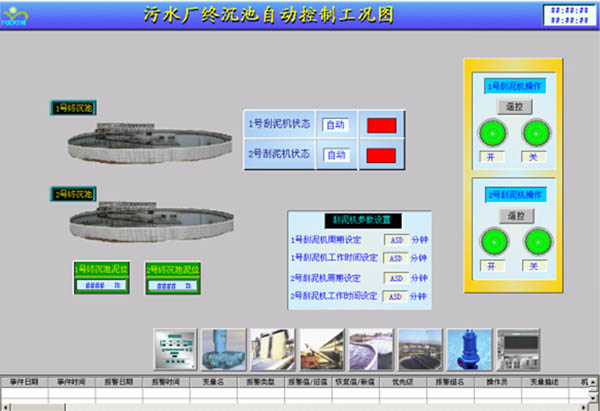

鼓風機自動控制終沉池設備自動控制畫面
污水處理自控系統特點
Characteristics of automatic control system for sewage treatment：
1、以PLC（可編程邏輯控制器）為控制核心
系統中心控制設備采用國際著名的自動控制設備品牌法國施耐德公司（或美國ROCKWELL，西門子SIEMENS等）的高可靠性PLC控制網絡，確保系統結構和性能的先進性和可靠性。
2、基于集散控制原則
系統以中央控制室為管理核心，現場布置PLC控制站采集現場設備信號，經過邏輯運算后，最終實現整個系統的控制、遠程控制和集中監視。
3、人機交互式易用操作
系統在操作員工作站采用組態軟件作為監控平臺，可以實現直觀優美的監控界面設計和動畫運行效果；工作站還采用了專用的開發工具強化后臺信息處理能力，可以自動生成各種報告和報表等。
4、光纖環網通訊
系統采用光纖環網通訊，避免現場干擾保證數據穩定與響應速度，杜絕因雷擊引起的網絡故障。
5、數據共享、移動互聯
采用WEB 發布技術與移動聯網技術，從而實現公司管理層面對生產環節的掌控。
